HƯỚNG DẪN ĐẦY ĐỦ VÀ HỮU ÍCH VỀ CÁC LOẠI BẢNG TRUY CẬP TƯỜNG THẠCH CỜ VÀ CÁC BƯỚC LẮP ĐẶT

Bảng điều khiển truy cập vách thạch cao là gì và tại sao nó lại quan trọng?

Bảng điều khiển truy cập vách thạch cao là một cửa có thể tháo rời hoặc có bản lề được lắp đặt thẳng vào tường hoặc trần thạch cao, cung cấp một lỗ mở có thể sử dụng được để tiếp cận các điểm ngắt ống nước, hộp nối điện, bộ giảm chấn HVAC hoặc các bộ phận kết cấu mà không cần cắt xuyên qua vách thạch cao đã hoàn thiện mỗi lần. Việc chọn đúng loại tấm thạch cao và lắp đặt đúng cách ngay lần đầu tiên sẽ tiết kiệm hàng giờ nhân công sửa chữa và ngăn ngừa hư hỏng vách thạch cao tốn kém trong mỗi lần gọi dịch vụ trong tương lai.

Theo ước tính của ngành, một vị trí đặt không đúng hoặc sai kích thước bảng truy cập thêm trung bình 2–4 giờ công việc khắc phục cho mỗi lần sử dụng dịch vụ. Hướng dẫn này bao gồm mọi danh mục bảng điều khiển chính, các quy tắc đóng khung và định cỡ quan trọng cũng như hướng dẫn cài đặt hoàn chỉnh để các nhà thầu và Người tự làm có thể thực hiện ngay.

Các loại bảng truy cập vách thạch cao chính

Hiểu loại bảng điều khiển nào phù hợp với dự án của bạn là quyết định quan trọng nhất. Lựa chọn sai sẽ dẫn đến các khoảng trống, tiếng lạch cạch, lỗi mã hoặc bảng điều khiển không thể mở được trong không gian chật hẹp.

Tấm vách thạch cao hạt tiêu chuẩn

Đây là những tấm dân cư phổ biến nhất. Một khung kim loại hoặc nhựa với mặt bích hạt vách thạch cao được đặt vào một lỗ mở có khung thô và bản thân cánh cửa chấp nhận lớp lót vách thạch cao để tấm này hòa quyện hoàn toàn với bức tường xung quanh. Kích thước điển hình dao động từ 6 × 6 inch đến 24 × 24 inch. Chúng phù hợp nhất cho các bức tường và trần nhà được sơn sau khi lắp đặt, tạo ra lớp hoàn thiện gần như vô hình.

Bảng điều khiển truy cập phẳng (Chốt tuốc nơ vít)

Tấm ốp phẳng có cửa bằng kim loại hoặc nhựa chắc chắn nằm ngang với bề mặt tường. Một chốt tuốc nơ vít xoay một phần tư giữ cửa đóng lại. Đây là những điều phổ biến trong các tòa nhà thương mại, phòng tiện ích và không gian cơ khí, nơi lớp hoàn thiện vô hình ít quan trọng hơn lối vào nhanh chóng, có thể tiếp cận bằng công cụ. Kích thước thương mại tiêu chuẩn bao gồm 12×12, 14×14 và 16×16 inch , mặc dù kích thước tùy chỉnh có sẵn rộng rãi.

Bảng truy cập chống cháy

Được yêu cầu bởi mã bất cứ khi nào lỗ truy cập xuyên qua cụm tường hoặc trần chống cháy—ví dụ: tường hành lang được định mức 1 giờ hoặc 2 giờ trong tòa nhà nhiều gia đình hoặc công trình thương mại. Những tấm này mang danh sách UL (chẳng hạn như UL 10B hoặc UL 10C) và thường sử dụng kết cấu thép cỡ 20 hoặc nặng hơn với các vòng đệm kín. Sử dụng bảng điều khiển không được xếp hạng trong tổ hợp chống cháy là vi phạm quy tắc có thể dẫn đến việc kiểm tra không thành công và dẫn đến trách nhiệm pháp lý.

Bảng truy cập cách nhiệt

Được sử dụng trong các bức tường bên ngoài, cửa sập gác mái và trần không gian thu thập dữ liệu, nơi hiệu suất nhiệt được quan tâm. Một lõi cách nhiệt (thường là polyisocyanurat cứng hoặc xốp EPS) được liên kết với tấm cửa. Tấm cách nhiệt chất lượng đạt giá trị R trong khoảng R-10 và R-20 , giúp duy trì tính toàn vẹn của lớp vỏ tòa nhà. Hãy tìm những tấm có vòng đệm liên tục xung quanh chu vi để ngăn chặn sự xâm nhập của không khí.

Tấm thạch cao chặn bùn

Được thiết kế để hoàn thiện lớp thạch cao hoặc lớp phủ ngoài thay vì vách thạch cao dán băng. Khung có chân sau rộng hơn hoạt động như một lớp vữa trát. Sau khi trát, chỉ một đường chân tóc mảnh sẽ lộ ra chu vi của tấm. Đây là sự lựa chọn chính xác cho các dự án cải tạo lịch sử sử dụng hệ thống thạch cao ướt.

Hệ thống bảng điều khiển có thể tháo rời

Trong một số ứng dụng—đặc biệt là trên trần thả hoặc trong các rượt đuổi cơ học—nên sử dụng bảng điều khiển hoàn toàn có thể tháo rời và không có bản lề. Những tấm này kẹp hoặc ma sát vừa khít vào khung và có thể được nhấc ra hoàn toàn, cho phép các thiết bị hoặc đường ống lớn đi qua lỗ mở. Chúng phổ biến trong xây dựng công nghiệp và khách sạn.

Khóa bảng truy cập

Đối với các bảng ở khu vực tiếp cận công cộng có chứa bảng điện, bộ ngắt gas hoặc bộ điều khiển nhạy cảm, ổ khóa hình trụ hoặc chốt khóa được tích hợp vào cửa. Hầu hết các mã xây dựng đều yêu cầu bảng khóa cho vỏ điện mà công chúng có thể tiếp cận. Các tùy chọn khóa xi lanh bao gồm lõi có khóa tiêu chuẩn hoặc lõi có thể hoán đổi cho nhau Best/Falcon cho hệ thống khóa chính.

Yêu cầu về kích thước và khung của bảng truy cập

Kích thước mở thô chính xác và khung chắc chắn là không thể thương lượng. Một tấm bảng nằm trong khung có kích thước nhỏ hoặc không vuông sẽ không bao giờ đóng phẳng hoặc bịt kín đúng cách.

Cách xác định kích thước bảng điều khiển phù hợp

Khe hở tiếp cận phải đủ rộng để cánh tay của một người—hoặc lý tưởng nhất là phần thân trên của một người—có thể chạm tới bộ phận sâu nhất có thể sử dụng được. Là một quy tắc thực tế:

• Truy cập van hoặc ngắt (van đơn): tối thiểu 12×12 inch
• Truy cập hộp nối điện: tối thiểu 14×14 inch theo NEC 314,29
• Làm sạch hệ thống ống nước hoặc truy cập bẫy: tối thiểu 18×18 inch
• Lối vào toàn thân (cửa sập không gian thu thập thông tin): tối thiểu 22×30 inch theo IRC R408.4

Luôn xác minh các sửa đổi mã địa phương vì một số khu vực pháp lý yêu cầu kích thước tối thiểu lớn hơn.

Đóng khung phần mở đầu thô

Lỗ mở thô phải được đóng khung bằng các đầu đôi và tấm ngưỡng cửa nếu nó nằm giữa hai đinh tán, hoặc bằng các đinh tán yếu và chặn nếu nó làm gián đoạn một khoang đinh tán. Lỗ mở thô phải lớn hơn ¼ inch đến ½ inch so với kích thước lỗ mở thô được liệt kê của bảng điều khiển ở mỗi bên để cho phép điều chỉnh mức độ và độ thẳng đứng. Sử dụng một thước đo và hình vuông trên mỗi bộ phận khung—khung bảng được lắp đặt lệch khỏi trục thẳng thậm chí 1/8 inch sẽ bị ràng buộc khi đóng.

Cân nhắc khoảng cách Stud và Joist

Khung ở giữa tiêu chuẩn 16 inch có thể chứa các tấm rộng tới 14 inch mà không cần thêm khung. Đối với khung ở giữa 24 inch, các tấm rộng tới 22 inch sẽ vừa vặn trong một khoang duy nhất. Bất kỳ bảng nào rộng hơn một khoang đơn đều yêu cầu các thành viên đóng khung gấp đôi ở mỗi bên để duy trì tính toàn vẹn của cấu trúc tường.

Các công cụ và vật liệu cần thiết để lắp đặt

Thu thập mọi thứ trước khi bắt đầu giúp tránh việc phải di chuyển giữa chừng đến cửa hàng phần cứng và giúp công việc được tiến hành hiệu quả.

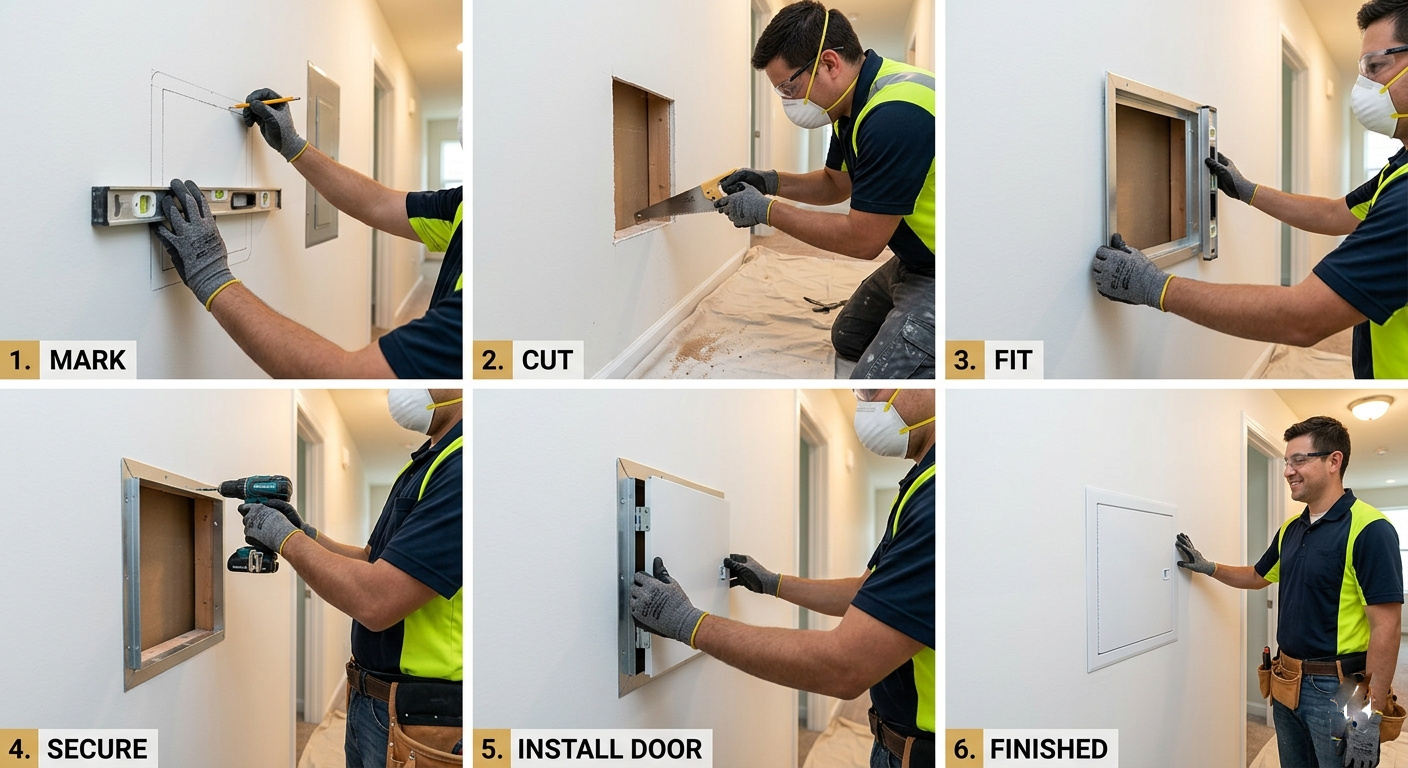

Cài đặt bảng điều khiển truy cập vách thạch cao từng bước

Thực hiện theo các bước sau theo trình tự. Bỏ qua phần trước—đặc biệt là về bố cục và khung hình—là nguyên nhân hàng đầu dẫn đến các bảng điều khiển bị sai lệch và các lệnh gọi lại.

Bước 1: Xác định vị trí tiện ích và đánh dấu phần mở đầu

Sử dụng công cụ tìm đinh tán và máy kiểm tra điện áp không tiếp xúc để xác nhận không có dây điện, đường ống hoặc ống dẫn nào chạy qua vùng cắt theo kế hoạch. Đánh dấu tâm của thành phần mục tiêu, sau đó bố trí các kích thước mở thô bằng bút chì và đóng khung hình vuông. Kiểm tra kỹ số đo hai lần trước khi cắt. Việc cắt vào đường dây điện hoặc đường dây cung cấp đồng là nguy hiểm và tốn kém.

Bước 2: Đóng khung phần mở đầu

Nếu lỗ hở nằm trong khoang đinh tán hiện có, trước tiên hãy cắt bỏ vách thạch cao ở khoang đó (bạn sẽ thay thế nó bằng bảng điều khiển). Lắp đặt các thanh chắn ngang—thường là gỗ 2×4—ở trên cùng và dưới cùng của lỗ mở dự kiến, được đóng đinh hoặc bắt vít giữa các đinh tán ở hai bên. Nếu bảng điều khiển kéo dài nhiều hơn một khoang đinh tán, hãy thêm đinh tán cỡ lớn và đinh tán tông đơ ở mỗi bên và lắp các tiêu đề kép ở trên và dưới. Tất cả các bộ phận khung phải ngang bằng với mặt của các đinh tán hiện có vì vậy khung bảng điều khiển nằm phẳng.

Bước 3: Cắt vách thạch cao

Dùng dao tiện ích rạch vách thạch cao dọc theo các đường bố trí, sau đó cắt bằng cưa đâm hoặc công cụ dao động. Giữ lưỡi dao sát vào khung để tạo ra một cạnh sạch và được hỗ trợ. Loại bỏ phần cắt. Nếu cạnh vách thạch cao dọc theo các cạnh của lỗ mở không được hỗ trợ (không có chốt phía sau), hãy thêm khối đệm 2 × 4 để tạo cho khung bảng điều khiển có thứ gì đó để gắn chặt vào.

Bước 4: Đặt khung bảng

Trượt khung bảng vào lỗ mở. Đối với các tấm mặt bích dạng hạt, mặt bích sẽ chồng lên mặt vách thạch cao ¾ inch ở tất cả các mặt. Kiểm tra mức độ và độ thẳng đứng của khung—điều chỉnh miếng chêm nếu cần. Siết chặt khung thông qua các lỗ đã khoan trước vào khung bằng các vít được cung cấp hoặc Vít vách thạch cao 1-5/8 inch ở khoảng cách tối đa 8 inch . Không vặn quá chặt các vít trên khung nhựa, vì điều này sẽ làm cong khung và ngăn cửa đóng lại.

Bước 5: Dán băng và hoàn thiện (Tấm mặt bích hạt)

Phủ một lớp mỏng hợp chất ghép đa năng lên mặt bích hạt, dán băng lưới ở mỗi góc. Phủ hợp chất ra ngoài mép mặt bích 6–8 inch để tạo ra sự chuyển tiếp vô hình. Sơn lớp thứ hai sau khi lớp thứ nhất khô hoàn toàn (thường là 24 giờ). Cát nhẹ với hạt 120 trước khi sơn lót. Ba lớp mỏng luôn tạo ra kết quả phẳng hơn một lớp dày.

Bước 6: Sơn lót, sơn và lắp đặt tấm lót cửa

Sơn lót khu vực mặt bích và vách thạch cao đã hoàn thiện bằng sơn lót vách thạch cao PVA trước khi sơn. Đối với các tấm có cửa chèn vách thạch cao, hãy cắt một miếng vách thạch cao ½ inch để vừa với hốc khung cửa, cố định nó bằng kẹp hoặc keo được cung cấp và hoàn thiện mặt của miếng chèn cho khớp với tường. Treo cửa lên bản lề hoặc đặt cửa vào khung và kiểm tra xem chốt có hoạt động trơn tru không. Mặt cửa phải cách bề mặt tường xung quanh 1/16 inch —có thêm khoảng trống và cho biết lỗi đóng khung hoặc cài đặt.

Lắp đặt bảng chống cháy: Yêu cầu về mã bổ sung

Việc lắp đặt bảng điều khiển truy cập chống cháy bao gồm các bước bổ sung ngoài việc cài đặt tiêu chuẩn. Việc không tuân thủ chính xác các hướng dẫn lắp đặt của UL sẽ làm mất hiệu lực danh sách và mức độ chống cháy của toàn bộ cụm tường.

• Chỉ sử dụng loại và số lượng dây buộc được chỉ định trong hướng dẫn lắp đặt sản phẩm UL—không được phép thay thế.
• Áp dụng chất trám kín hoặc chất trám chịu lửa xung quanh toàn bộ chu vi của khung nơi nó tiếp xúc với vách thạch cao, theo hướng dẫn liệt kê.
• Không cắt cửa hoặc khung bảng—bất kỳ sửa đổi nào trong trường sẽ làm mất hiệu lực danh sách.
• Dán nhãn cho bảng bằng số danh sách UL và xếp hạng chống cháy nếu luật địa phương yêu cầu.
• Ghi lại việc lắp đặt bảng điều khiển (model, số UL, vị trí) để lập hồ sơ chống cháy của tòa nhà.

Hầu hết các khu vực pháp lý đều tuân theo Mục 716 của IBC đối với bảng truy cập chống cháy. Luôn xác nhận với Cơ quan có thẩm quyền (AHJ) trước khi lắp đặt vào tổ hợp được xếp hạng.

Những lỗi cài đặt phổ biến và cách tránh chúng

Lựa chọn giữa khung kim loại và khung nhựa

Cả hai vật liệu đều hoạt động tốt trong ứng dụng phù hợp. Quyết định phụ thuộc vào các yêu cầu về tải trọng, môi trường và chất lượng hoàn thiện.

Khung kim loại thép và mạ kẽm

Khung thép là tiêu chuẩn chuyên nghiệp cho các ứng dụng thương mại, chống cháy và có lưu lượng giao thông cao. Thép cán nguội cỡ 16 xử lý các tác động ngẫu nhiên mà không bị uốn cong. Lớp hoàn thiện mạ kẽm hoặc sơn tĩnh điện chống ăn mòn trong môi trường ẩm ướt như phía sau bức tường tắm hoặc trong phòng cơ khí. Khung kim loại cũng chấp nhận neo vách thạch cao đáng tin cậy hơn nếu việc căn chỉnh khung cần có điểm neo.

Khung Nhựa (ABS)

Tấm nhựa ABS nhẹ hơn, ít tốn kém hơn và không bị rỉ sét nên chúng phù hợp với các ứng dụng dân dụng có độ ẩm cao như phòng tắm và phòng giặt. Chúng không thích hợp cho các tổ hợp chống cháy hoặc trần lớn hơn 12×12 inch do độ cứng kết cấu thấp hơn. Khung nhựa dễ lắp đặt hơn cho một người vì chúng nặng hơn đáng kể so với các tấm thép tương đương.

Thông số kỹ thuật của bảng điều khiển truy cập trần

Việc lắp đặt trần nhà tuân theo các bước cơ bản giống như tấm tường nhưng có những thách thức riêng: trọng lực tác động lên bạn và tấm trần phải chịu được trọng lượng của chính nó một cách đáng tin cậy trong nhiều thập kỷ.

• Luôn sử dụng cơ chế dừng bản lề trên tấm trần để cửa không bị mở quá 90 độ và làm căng bản lề.
• Đối với các tấm trần có kích thước lớn hơn 16×16 inch, hãy sử dụng khung thép được xếp hạng để sử dụng cho trần nhà—khung nhựa không phù hợp.
• Lắp một lớp keo cách âm liên tục giữa khung tấm và trần thạch cao cho các tấm trong tổ hợp cách âm.
• Sử dụng hai người cho các tấm lớn hơn 14×14 inch—một người giữ, một người buộc chặt.
• Đối với các lối vào gác mái, IRC yêu cầu mức tối thiểu Giá trị cách điện R-30 phía trên cửa sập ở Vùng khí hậu 3 trở lên.

Bảo trì và chăm sóc dài hạn

Bảng điều khiển truy cập vách thạch cao được lắp đặt đúng cách yêu cầu bảo trì tối thiểu, nhưng việc kiểm tra nhanh hàng năm sẽ ngăn các vấn đề nhỏ trở thành vấn đề tốn kém.

• Kiểm tra chốt bản lề và cơ cấu chốt hàng năm; bôi một giọt dầu máy nếu bản lề cảm thấy cứng.
• Kiểm tra vòng đệm chu vi trên các tấm cách nhiệt và chống cháy xem có vết nứt hoặc mất sức nén không; thay thế các miếng đệm phồng hoặc xốp sau mỗi 10 năm hoặc khi xuống cấp rõ rệt.
• Sơn lại mặt cửa với màu tường xung quanh sau khi sơn lại bất kỳ căn phòng nào để duy trì vẻ ngoài hài hòa.
• Không bao giờ sơn một bảng đóng lại. Nếu cửa vô tình bị sơn vào khung, hãy dùng dao tiện ích để vạch đường sơn trước khi buộc chốt.
• Sau khi thực hiện bất kỳ công việc sửa ống nước hoặc điện nào phía sau bảng điều khiển, hãy xác nhận rằng cửa vẫn đóng phẳng và chốt bắt sạch trước khi hoàn thành công việc.

Tham khảo nhanh: Lựa chọn loại bảng điều khiển theo ứng dụng
