Bảng điều khiển truy cập được xếp hạng chống cháy: Hướng dẫn yêu cầu, tiêu chuẩn và thông số kỹ thuật

Bảng truy cập chống cháy là thông số kỹ thuật bắt buộc khi tấm xuyên qua cụm tường hoặc trần có khả năng chống cháy. Việc lắp đặt bảng tiêu chuẩn trong một tổ hợp được xếp hạng không phải là vùng xám — đó là vi phạm quy tắc điều đó sẽ được gắn cờ khi kiểm tra và yêu cầu loại bỏ hoàn toàn khung để khắc phục sau khi áp dụng lớp hoàn thiện xung quanh. Cái giá của việc mắc sai lầm này không phải ở bảng điều khiển; đó là việc làm lại, sự chậm trễ trong việc kiểm tra và tác động của lịch trình đối với mọi giao dịch tiếp theo. Hướng dẫn này bao gồm ý nghĩa của xếp hạng hỏa hoạn trong thực tế, tiêu chuẩn nào được thị trường áp dụng, cách chỉ định bảng phù hợp cho việc lắp ráp và những thay đổi thực thi năm 2026 khiến thông số kỹ thuật ban đầu trở nên quan trọng hơn bao giờ hết.

Thật là một Xếp hạng lửa trên Bảng điều khiển truy cập thực sự có nghĩa là

Mức độ cháy không phải là một đặc tính vật chất - nó là một chứng nhận hệ thống . Khi một bộ phận tường hoặc trần được ấn định mức chịu lửa 60 phút hoặc 120 phút, mức đó áp dụng cho sự kết hợp cụ thể giữa khung, chất nền và lớp hoàn thiện đã được thử nghiệm cùng nhau. Mọi sự thâm nhập vào tổ hợp đó - bao gồm cả bảng truy cập - phải duy trì hiệu suất được đánh giá như nhau. Một tấm bảng được làm đơn giản từ thép sẽ không tự động được đánh lửa; nó phải được kiểm tra và chứng nhận là một phần của cụm lắp ráp hoàn chỉnh trong khoảng thời gian quy định.

Xếp hạng hỏa hoạn được biểu thị bằng phút hoặc giờ: 30, 60, 90 và 120 phút là khoảng thời gian thương mại phổ biến nhất. Xếp hạng cho biết bộ phận này duy trì khả năng ngăn lửa lan rộng trong bao lâu trong các điều kiện thử nghiệm tiêu chuẩn hóa. A bảng điều khiển truy cập chống cháy mang nhãn hiệu riêng của mình - từ UL, Warnock Hersey hoặc cơ quan bên thứ ba tương đương - xác nhận thời hạn và kiểu lắp ráp mà nó được chứng nhận.

Hai yếu tố trong bảng điều khiển rất cần thiết cho hiệu suất định mức của nó và phải được xác nhận theo thông số kỹ thuật:

• Con dấu phồng: Là vật liệu kích hoạt nhiệt liên kết với khung hoặc mép cửa, nở ra khi gặp lửa, bịt kín khe hở giữa cửa và khung để ngăn ngọn lửa và khí nóng đi qua.
• Cơ chế tự đóng: Quy chuẩn xây dựng ở hầu hết các thị trường yêu cầu cửa ra vào chống cháy phải tự động đóng mà không cần can thiệp thủ công, do đó, bảng điều khiển không được mở và không được bảo vệ khi xảy ra sự cố hỏa hoạn. Bản lề lò xo tiêu chuẩn hoặc bản lề tự động gần hơn là giải pháp tiêu chuẩn.

Một bảng điều khiển thiếu một trong hai điều này - hoặc có chứng nhận xếp hạng thấp hơn tổ hợp mà nó thâm nhập - sẽ không đáp ứng yêu cầu về mã bất kể nó hoạt động như thế nào ở các khía cạnh khác.

Ở đâu Bảng truy cập được xếp hạng chống cháy được yêu cầu

Trình kích hoạt cho một bảng điều khiển truy cập chống cháy luôn là sự lắp ráp - không phải loại tòa nhà, không phải kích thước bảng điều khiển và không phải tần suất truy cập. Nếu tường hoặc trần nơi lắp đặt bảng điều khiển có chỉ số chống cháy thì bảng phải bằng hoặc vượt mức đó. Các vị trí sau đây trong các tòa nhà thương mại luôn yêu cầu các tấm bảng được xếp hạng:

• Tường hành lang chống cháy trong bệnh viện, khách sạn, trường học và văn phòng thương mại, nơi bức tường ngăn cách một tầng có người với lối ra vào
• Tường trục bao quanh các ống nâng cơ, điện và ống nước chạy theo chiều dọc giữa các tầng - đây là một trong những tổ hợp được quản lý chặt chẽ nhất trong IBC vì lỗ mở trục không được bảo vệ cho phép lửa vượt qua sự ngăn cách giữa các tầng
• Các cụm trần định mức trong công trình thương mại nhiều tầng, nơi trần nhà là một phần của hệ thống ngăn cháy sàn-trần
• Rào chắn lửa và vách ngăn lửa trong một tấm sàn tòa nhà, ngăn cách các vị trí sử dụng hoặc mục đích sử dụng yêu cầu phân chia theo quy định xây dựng hiện hành
• Rào cản khói trong các cơ sở chăm sóc sức khỏe, nơi Bộ luật An toàn Cuộc sống NFPA 101 yêu cầu các ngăn khói riêng biệt và mọi sự xâm nhập phải được bảo vệ

Trong mỗi trường hợp, xếp hạng yêu cầu của bảng điều khiển được xác định bởi tổ hợp chứ không phải theo quy tắc ngón tay cái. Tường hành lang được định mức 60 phút cần có bảng định mức 60 phút; tường trục 2 giờ cần có tấm định mức 2 giờ. Không có mức thiếu hụt tối thiểu có thể chấp nhận được.

Tiêu chuẩn đánh giá hỏa hoạn theo thị trường

Tiêu chuẩn kiểm tra và cơ quan chứng nhận xác nhận một cửa ra vào chống cháy khác nhau tùy theo quốc gia và khu vực. Đối với các nhóm mua sắm quốc tế, việc chỉ định chứng nhận chính xác cho khu vực pháp lý của dự án cũng quan trọng như việc chỉ định chính xác thời hạn xếp hạng.

Đối với các dự án ở Trung Đông và Đông Nam Á, nơi có thể tham chiếu đồng thời nhiều khung tiêu chuẩn, hãy luôn xác nhận tiêu chuẩn áp dụng với Cơ quan có thẩm quyền (AHJ) trước khi đặt hàng. Một bảng điều khiển được chứng nhận UL 10B cho thị trường Bắc Mỹ không tự động được chấp nhận đối với một dự án vùng Vịnh tham chiếu BS 476, ngay cả khi thời lượng định mức là như nhau.

Thực thi mã năm 2026: Tại sao thời điểm đặc tả lại quan trọng hơn

Vào năm 2026, các yêu cầu về bảng truy cập của IBC đang được làm rõ và thực thi thống nhất hơn. Đối với các tổng thầu và nhà thầu phụ cơ khí, điều này có nghĩa là việc lựa chọn và xác minh bảng điều khiển phải diễn ra trong giai đoạn trước khi xây dựng - nếu không, họ có nguy cơ bị từ chối đệ trình hoặc kiểm tra không thành công.

Tác động thực tế đối với các nhóm mua sắm là rất đáng kể. Ba lĩnh vực thực thi ảnh hưởng trực tiếp đến đặc điểm kỹ thuật của bảng truy cập:

• Đánh giá lắp ráp liên tục: Các thanh tra viên hiện đang xác minh rằng danh sách UL của tấm này bao gồm loại lắp ráp tường cụ thể — không chỉ thời lượng định mức. Một tấm được chứng nhận cho tổ hợp thạch cao Loại X không được chấp nhận trong tổ hợp khối xây bê tông ở cùng mức đánh giá, ngay cả khi cả hai đều được xếp hạng 60 phút.
• Xác minh nhãn: Các nhãn như nhãn UL hoặc nhãn hiệu Warnock Hersey trên bảng điều khiển tiếp cận là yêu cầu bắt buộc trên bảng — những nhãn này xác minh rằng bảng, bao gồm cả cơ chế cách nhiệt và tự đóng, đã được thử nghiệm dưới dạng một bộ phận hoàn chỉnh. Các bảng không có nhãn cố định, nhìn thấy được sẽ được gắn cờ bất kể tài liệu của nhà sản xuất.
• Yêu cầu về rào cản khói: Hiện nay cần đặc biệt chú ý đến các tấm chắn khói, trong đó các tấm phải thể hiện cả khả năng chống cháy và ngăn khói - một yêu cầu kép mà không phải tất cả các tấm chống cháy đều đáp ứng.

Tác động tổng hợp là việc thay thế bảng điều khiển ở giai đoạn cuối - hoán đổi bảng điều khiển được xếp hạng cụ thể để lấy một bảng điều khiển thay thế trong quá trình mua sắm - giờ đây có nguy cơ thất bại trong quá trình kiểm tra cao hơn so với các chu kỳ mã trước đó. Thông số kỹ thuật của bảng điều khiển được xếp hạng cần phải được chốt trong quá trình phát triển thiết kế và được thực hiện khi mua mà không cần thay thế.

Cách chỉ định một Cửa ra vào chống cháy chính xác

Đặc điểm kỹ thuật chính xác của một cửa ra vào chống cháy yêu cầu bốn thông tin phải được xác nhận trước khi đặt hàng. Thiếu bất kỳ một trong số chúng sẽ tạo ra một hội đồng không gửi được hoặc không kiểm tra được.

1. Loại lắp ráp và thời gian đánh giá

Xác định bộ phận tường hoặc trần nơi bảng điều khiển sẽ được lắp đặt - cụ thể là loại khung, vật liệu nền và chỉ số chống cháy tính bằng phút. Thông tin này có trong bản vẽ kết cấu và sơ đồ ngăn cháy/khói. Chứng nhận của hội đồng phải bao gồm rõ ràng loại lắp ráp này trong khoảng thời gian được yêu cầu. Danh sách UL bao gồm một loại lắp ráp khác sẽ không được chuyển.

2. Việc kiểm soát khói có cần thiết hay không

Rào chắn lửa và rào chắn khói là các bộ lắp ráp khác nhau với các yêu cầu bảng điều khiển khác nhau. Hàng rào chống cháy cần có tấm chống cháy; rào cản khói yêu cầu một bảng điều khiển cũng hạn chế sự di chuyển của khói. Trong các cơ sở chăm sóc sức khỏe được quản lý theo NFPA 101, rào chắn khói là phổ biến và thông số kỹ thuật của bảng điều khiển phải đề cập đến cả hiệu suất cháy và khói. Xác nhận với kỹ sư phòng cháy chữa cháy của dự án xem cụm lắp ráp là rào chắn lửa, rào chắn khói hay cả hai.

3. Tiêu chuẩn áp dụng cho khu vực tài phán dự án

Xác nhận tiêu chuẩn chứng nhận theo yêu cầu của AHJ trước khi đặt hàng. Đối với các dự án ở Bắc Mỹ, UL 10B hoặc UL 10C là điểm khởi đầu tiêu chuẩn. Đối với các dự án Châu Âu, áp dụng tiêu chuẩn EN 1634-1 và CE. Đối với các dự án ở Trung Đông và vùng Vịnh, hãy làm rõ liệu đặc tả dự án có tham chiếu đến NFPA, BS hay mã vùng Vịnh địa phương tương đương hay không — cả ba đều được sử dụng trên toàn khu vực, đôi khi trên cùng một dự án.

4. Yêu cầu tự đóng và chốt

Hầu hết các mã yêu cầu bảng điều khiển truy cập chống cháys trong các khu vực có người sử dụng thường xuyên sẽ tự đóng và chốt tích cực - nghĩa là cửa đóng và chốt tự động mà không cần sự trợ giúp bằng tay. Xác nhận yêu cầu chốt với kỹ sư phòng cháy chữa cháy của dự án. Ở những khu vực cũng cần có khóa chìa để bảo mật, khóa cam phải tương thích với cơ chế tự đóng - một chốt lò xo giúp cửa không thể mở khi xoay chìa khóa. Để được hướng dẫn về các loại khóa phím và khả năng tương thích, hãy xem bảng điều khiển truy cập bằng thép với hướng dẫn khóa phím .

Bảng điều khiển truy cập được xếp hạng chống cháy và tiêu chuẩn: Điều gì thực sự khác biệt

Yêu cầu lắp đặt cụ thể đối với các tấm chống cháy

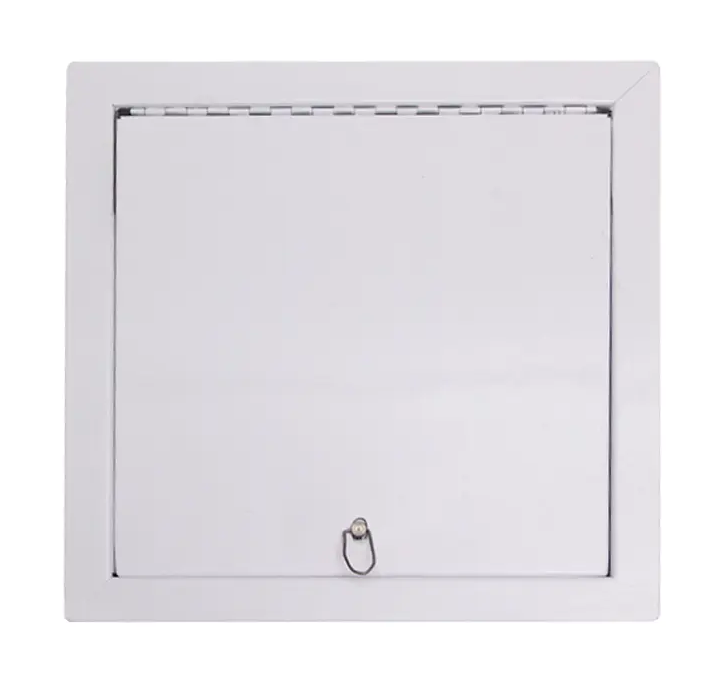

Bảng điều khiển hiển thị mở - có thể nhìn thấy bản lề thanh và cơ chế tự đóng

Bảng điều khiển truy cập chống cháy được lắp đặt không chính xác - ngay cả khi chỉ định đúng sản phẩm - có thể không kiểm tra được. Các yêu cầu lắp đặt sau đây áp dụng cụ thể cho các bảng được xếp hạng và khác với việc lắp đặt bảng tiêu chuẩn:

1. Cài đặt theo thông số kỹ thuật lắp ráp, không chỉ thông số kỹ thuật của bảng điều khiển. Thư mục UL hoặc danh mục tương đương liệt kê phương pháp cài đặt cụ thể cần thiết cho từng cụm lắp ráp được chứng nhận. Phương pháp neo khung, khoảng hở cần thiết và mọi biện pháp ngăn cháy bắt buộc xung quanh khung đều là một phần của tổ hợp đã được chứng nhận. Đi chệch khỏi những yêu cầu này sẽ làm mất hiệu lực chứng nhận.
2. Không sơn đè lên nhãn chứng nhận. Nhãn UL hoặc nhãn tương đương phải vẫn hiển thị và dễ đọc sau khi lắp đặt để kiểm tra. Các nhãn được sơn đè lên trong quá trình hoàn thiện tường sẽ được gắn cờ. Che nhãn trước khi sơn và xác nhận rằng nó có thể nhìn thấy được khi kiểm tra.
3. Xác nhận đệm kín không bị hư hại trước khi lắp đặt. Dải chống cháy được gắn vào mép cửa hoặc khung là một bộ phận quan trọng. Bất kỳ hư hỏng nào - vết cắt, bộ nén hoặc khoảng trống trong vùng phủ sóng - phải được sửa chữa hoặc thay thế trước khi lắp đặt. Miếng đệm bị hư hỏng sẽ không giãn ra để thu hẹp khoảng cách trong điều kiện cháy.
4. Kiểm tra cơ chế tự đóng sau khi lắp đặt. Cửa phải trở về vị trí đóng và chốt hoàn toàn chỉ bằng lực của cơ cấu đóng mà không cần sự trợ giúp. Kiểm tra khi cửa mở đến vị trí xoay tối đa. Nếu cửa không đóng hoàn toàn hoặc chốt không khớp, cơ chế này cần được điều chỉnh trước khi lắp ráp hoàn tất.
5. Áp dụng chất chống cháy xung quanh chu vi khung nếu cần. Ở một số loại lắp ráp, khoảng cách giữa mặt bích khung và nền xung quanh cần có hợp chất chống cháy để duy trì hiệu suất định mức của cụm lắp ráp. Kiểm tra danh sách thư mục UL cho cụm lắp ráp cụ thể để xác nhận xem có cần thiết phải ngăn cháy chu vi hay không.

Để được hướng dẫn thêm về các bước cài đặt bảng điều khiển truy cập chung áp dụng cho các bảng được xếp hạng và không được xếp hạng, hãy xem phần hướng dẫn cài đặt bảng điều khiển truy cập .

Câu hỏi thường gặp

Có phải tất cả các bảng truy cập trong một tòa nhà thương mại cần phải được chống cháy?

Không. Chỉ các tấm được lắp đặt trong các tổ hợp có khả năng chống cháy mới yêu cầu mức chịu lửa. Các tấm ở tường bên trong không được xếp hạng, trần treo không được xếp hạng và các bề mặt không được xếp hạng khác không yêu cầu tấm bảng được xếp hạng. Yếu tố kích hoạt luôn là sự lắp ráp. Kế hoạch ngăn cháy và khói toàn diện do kỹ sư phòng cháy chữa cháy của dự án lập ra, xác định tường và trần nào được xếp hạng và trong khoảng thời gian nào - đây là tài liệu tham khảo để xác định nơi cần có bảng xếp hạng.

Có thể sử dụng bảng điều khiển truy cập bằng thép tiêu chuẩn trong bức tường chống cháy nếu nó được làm từ thép khổ lớn không?

Không. Chỉ riêng vật liệu không cấu thành mức độ cháy. Bảng điều khiển phải được kiểm tra và chứng nhận là một phần của cụm lắp ráp hoàn chỉnh được xếp hạng — bao gồm vòng đệm chống phồng và cơ chế tự đóng — để tuân thủ mã trong cụm lắp ráp được xếp hạng. Một tấm thép khổ lớn không có chứng nhận của bên thứ ba và nhãn vĩnh viễn sẽ bị từ chối khi kiểm tra bất kể độ dày vật liệu của nó.

Điều gì xảy ra nếu một bảng điều khiển không được xếp hạng được lắp đặt trong một tổ hợp được xếp hạng?

Quá trình cài đặt không được kiểm tra và phải được khắc phục trước khi dự án có thể tiến hành. Khắc phục có nghĩa là loại bỏ bảng không được xếp hạng, sửa chữa mọi hư hỏng đối với cụm xung quanh, lắp đặt bảng được xếp hạng chính xác và gửi lại để kiểm tra. Nếu lỗi được phát hiện sau khi hoàn thiện lớp hoàn thiện xung quanh, chi phí khắc phục sẽ bao gồm việc hoàn thiện lại khu vực sau khi thay thế bảng điều khiển. Trên các dự án có nhiều tầng, cùng một lỗi lặp lại ở nhiều địa điểm có thể gây ra tác động đáng kể về tiến độ và chi phí.

Sự khác biệt giữa rào cản lửa và rào cản khói đối với thông số kỹ thuật của bảng truy cập là gì?

Rào chắn chống cháy là một bộ phận được thiết kế để chống lại sự lan truyền của lửa - bảng điều khiển phải có chỉ số chống cháy phù hợp. Rào chắn khói được thiết kế để hạn chế sự di chuyển của khói giữa các ngăn - bảng điều khiển phải chứng minh được cả khả năng chống cháy và kiểm soát khói. Trong các cơ sở chăm sóc sức khỏe được quản lý theo NFPA 101, rào chắn khói là phổ biến ở khắp các khu vực lâm sàng và thông số kỹ thuật của bảng điều khiển phải đáp ứng cả hai yêu cầu. Tiêu chuẩn bảng điều khiển truy cập chống cháys có thể không đáp ứng yêu cầu về rào cản khói; xác nhận với kỹ sư phòng cháy chữa cháy của dự án xem có cần bảng điều khiển kết hợp chống cháy và khói hay không.

Bảng truy cập chống cháy nên được chỉ định trước bao lâu cho một dự án thương mại?

Trong quá trình phát triển thiết kế — trước khi bắt đầu đóng khung. Danh sách UL của tấm hoặc tương đương phải phù hợp với loại lắp ráp tường cụ thể được xác định trong bản vẽ kết cấu. Việc chỉ định bảng sau khi loại lắp ráp được hoàn thiện sẽ đảm bảo chứng nhận được căn chỉnh mà không yêu cầu thay đổi sản phẩm. Đối với kích thước bảng được xếp hạng tiêu chuẩn, thời gian giao hàng từ nhà sản xuất đã được xác minh thường là 2–4 tuần; đối với kích thước không chuẩn hoặc chứng nhận đặc biệt, hãy chờ 4–8 tuần. Trên các dự án có tường trục chống cháy hoặc tấm chắn khói trên nhiều tầng, các tấm định mức thường được bao gồm trong gói MEP và phải được gửi để xem xét cùng với bản vẽ MEP. Xem đầy đủ hướng dẫn đặc điểm kỹ thuật xây dựng mới và trang bị thêm để biết tiến trình quyết định hoàn chỉnh trước khi xây dựng.
