Một bảng truy cập chỉ thực hiện công việc của nó nếu nó kết thúc ở đúng nơi. Một bảng điều khiển có phần cứng tuyệt vời và lớp hoàn thiện phẳng hoàn hảo vẫn là một vấn đề nếu nó được lắp đặt cách van mà nó dự định phục vụ sáu inch hoặc nếu một giá đỡ cố định được bắt vít ở phía trước nó một tháng sau khi bàn giao. Vị trí là một vấn đề phối hợp cũng giống như vấn đề lựa chọn sản phẩm - và nó thường được quyết định rất lâu trước khi bảng điều khiển được đặt hàng.
Bài viết này xem xét cách lập kế hoạch bố trí bảng điều khiển truy cập trong quá trình xây dựng thương mại, những điều cần kiểm tra trước khi đóng tường và trần nhà và các quyết định về vị trí ảnh hưởng như thế nào đến các nhóm bảo trì khi tòa nhà được đưa vào sử dụng.
1. Việc bố trí bắt đầu ở giai đoạn lập kế hoạch - Trước khi đóng tường và trần nhà
Vị trí bảng điều khiển truy cập phải được lấy trực tiếp từ bản vẽ MEP (cơ khí, điện, hệ thống ống nước), không được quyết định tại chỗ sau khi thực tế. Sau khi đã treo vách thạch cao, lát gạch trần hoặc hoàn thành công việc lát gạch, việc di chuyển hoặc lắp thêm một tấm sẽ tốn kém và rắc rối hơn nhiều so với việc chỉ định chính xác nó ngay lần đầu tiên.
Đây là lý do tại sao việc bố trí bảng điều khiển truy cập hoạt động tốt nhất khi là một quyết định phối hợp giữa tổng thầu, các nhà thầu phụ MEP có liên quan và kiến trúc sư hoặc nhà thiết kế hồ sơ - thay vì để lại cho bất kỳ giao dịch nào đóng bức tường cuối cùng. Trong các dự án mà sự phối hợp này diễn ra muộn, người ta thường thấy các bảng được bổ sung sau đó, ở một vị trí có thể tiếp cận được về mặt kỹ thuật nhưng không thực sự thuận tiện cho thiết bị đằng sau nó.
2. Logic vị trí khác nhau tùy theo loại hệ thống
Vị trí cần đặt bảng điều khiển — và kích thước của bảng điều khiển — tùy thuộc vào mục đích bảo trì của bảng điều khiển:
- Hệ thống HVAC: Các bảng điều khiển thường được đặt gần bộ giảm chấn, bộ giảm chấn chống cháy/khói và các điểm truy cập cuộn dây, có kích thước phù hợp để cho phép kỹ thuật viên tiếp cận và bảo trì bộ phận chứ không chỉ nhìn thoáng qua.
- Hệ thống nước: Các bảng điều khiển được đặt tại các van ngắt, nơi làm sạch và vị trí bẫy - những nơi mà thợ sửa ống nước cần có khả năng tiếp cận bằng cả hình ảnh và thực hành, đôi khi bằng các công cụ.
- Điện: Hộp nối, thiết bị điện áp thấp và các bộ phận tương tự cần các tấm có kích thước và vị trí để thợ điện có thể làm việc mà không cần loại bỏ các lớp hoàn thiện xung quanh.
- Phòng cháy chữa cháy: Van điều khiển phun nước và các bộ phận báo cháy liên quan thường cần vị trí bảng điều khiển cho phép truy cập nhanh chóng, không bị cản trở trong trường hợp khẩn cấp chứ không chỉ truy cập thông thường.
Mỗi hệ thống này có những kỳ vọng khác nhau về khoảng trống và không gian thao tác mà kỹ thuật viên cần trước bảng điều khiển — đây là một chi tiết đáng được xác nhận với ngành liên quan thay vì cho rằng một giải pháp truy cập duy nhất phù hợp với mọi hệ thống.
3. Những cân nhắc kỹ thuật về vị trí của Hội đồng
Một số yếu tố thực tế hình thành nên quyết định bố trí thực tế:
- Xóa không gian phía trước bảng điều khiển. Khu vực ngay phía trước bảng điều khiển cần phải luôn có thể sử dụng được - đủ chỗ cho một người mở cửa, với tay vào và làm việc mà không cần vật gì đó như đường ống dẫn, bộ phận cấu trúc hoặc vật cố định tích hợp cản đường.
- Chiều cao và tầm với. Các bảng phục vụ thiết bị cần vận hành thủ công thường xuyên (van, bộ giảm chấn) thường được đặt ở độ cao dễ tiếp cận mà không cần thang cho các công việc thường ngày, trong khi các bảng dành cho những người ít truy cập hơn có thể đặt cao hơn.
- Gắn tường và trần. Các tấm gắn trên trần cần tính đến những gì phía trên lưới trần (ống dẫn, ống dẫn, đường ống phun nước) để lỗ mở thực sự thẳng hàng với bộ phận mà nó muốn tiếp cận. Các tấm treo tường cần tính đến khoảng cách và khối đinh tán.
- Kích thước được điều khiển bởi thiết bị chứ không phải theo thói quen. Bảng điều khiển cần phải đủ lớn để phục vụ những gì phía sau nó - một van đôi khi cần tiếp cận dụng cụ đòi hỏi nhiều khoảng trống hơn so với hộp nối hiếm khi được mở. Giảm kích thước bảng điều khiển để tiết kiệm chi phí hoặc không gian trên tường là một trong những lỗi bố trí phổ biến hơn, vì nó thường chỉ làm tăng chi phí cho việc sửa đổi trong tương lai.
4. Phối hợp vị trí với mọi thứ khác trong không gian
Các vị trí bảng điều khiển truy cập cần phải được kiểm tra với các thành phần khác trong cùng khu vực trước khi khóa cài đặt:
- Cấu trúc khung, khối và lớp cách nhiệt có thể nằm chính xác ở vị trí bảng điều khiển đã được lên kế hoạch
- Đầu phun nước, thiết bị chiếu sáng và bộ khuếch tán có thể ở quá gần lỗ mở của bảng điều khiển
- Định tuyến ống dẫn thay đổi sau thiết kế ban đầu, có thể thay đổi vị trí thực sự của bộ giảm chấn hoặc cuộn dây
Bạn cũng nên suy nghĩ trước về cách sử dụng không gian đã hoàn thiện. Các bảng được đặt chính xác trên bản vẽ đôi khi bị chặn trong thực tế - đằng sau giá đỡ cố định, tủ âm tường, biển báo hoặc thiết bị được lắp đặt sau khi bảng truy cập đã có sẵn trên tường. Việc gắn cờ bố trí đồ đạc và đồ đạc theo kế hoạch trong giai đoạn phối hợp sẽ giúp tránh được điều này.
5. Chất lượng lắp đặt ảnh hưởng đến việc bảo trì lâu dài
Ngay cả một bảng điều khiển được đặt đúng vị trí cũng có thể gây ra sự cố nếu nó không được lắp đặt cẩn thận:
- Một bảng điều khiển không được đặt vuông vức hoặc không được bịt kín đúng cách ở khung có thể làm giảm hiệu suất chống cháy, cách âm hoặc bịt kín không khí của tổ hợp được lắp đặt — điều quan trọng nhất đối với tường và trần chống cháy.
- Hướng bản lề và hướng xoay cửa phải phù hợp với cách sử dụng không gian để cửa mở không chặn lối đi hoặc cản trở thiết bị.
- Việc lắp đặt bằng mặt bích đúng cách sẽ tránh được những khoảng trống nhỏ và các cạnh không bằng phẳng có xu hướng gây hư hỏng theo thời gian.
6. Quyết định bố trí được chuyển sang giai đoạn bảo trì
Vị trí tốt sẽ mang lại kết quả tốt sau khi quá trình xây dựng kết thúc:
- Ghi nhãn và đánh số. Các bảng được gắn với hệ thống ghi nhãn (bản vẽ khớp hoặc nhật ký quản lý cơ sở) cho phép nhân viên bảo trì nhanh chóng tìm được điểm truy cập phù hợp thay vì phải mở nhiều bảng để xác định vị trí một van hoặc hộp nối.
- Tài liệu hoàn công. Lưu giữ bản ghi chính xác về các vị trí bảng điều khiển — lý tưởng nhất là gắn với MEP hoàn công — giúp tiết kiệm thời gian cho mỗi cuộc gọi dịch vụ trong tương lai, đặc biệt là ở các tòa nhà nơi đội lắp đặt ban đầu đã không còn ở đó.
- Kiểm tra định kỳ. Bản lề, chốt và vòng đệm cần được kiểm tra định kỳ vì phần cứng được sử dụng thường xuyên trong các bảng có lưu lượng truy cập cao sẽ mòn nhanh hơn phần cứng phía sau bảng hiếm khi được mở.
7. Những lỗi vị trí phổ biến cần tránh
- Chỉ định kích thước bảng điều khiển dựa trên kích thước trông cân xứng trên tường, thay vì thiết bị đằng sau nó thực sự cần
- Hoàn thiện các vị trí của bảng điều khiển trước khi xác nhận định tuyến ống dẫn, đường ống hoặc ống dẫn, dẫn đến các bảng không đạt mục tiêu
- Để lại sự phối hợp của bảng điều khiển cho đến khi các kết thúc đã được lên lịch, điều này đẩy các nhóm đi tới sự thỏa hiệp thay vì vị trí chính xác
- Nhìn ra sơ đồ bố trí đồ nội thất, tủ đựng đồ hoặc thiết bị đã được lên kế hoạch mà cuối cùng sẽ chặn một bảng điều khiển được đặt đúng vị trí về mặt kỹ thuật
Có được vị trí và lựa chọn sản phẩm cùng một lúc
Lựa chọn vị trí và bảng điều khiển dễ dàng kết hợp với nhau hơn là riêng biệt. Một dự án có một số lỗ mở không chuẩn - một cuộn dây quá khổ, một cụm van kỳ lạ, một rãnh cơ khí chặt chẽ - thường cần các tấm có kích thước không khớp với danh mục tiêu chuẩn, đó là lúc làm việc với một nhà sản xuất có thể tạo ra các kích thước tùy chỉnh chính xác trở nên hữu ích hơn là tùy chọn.

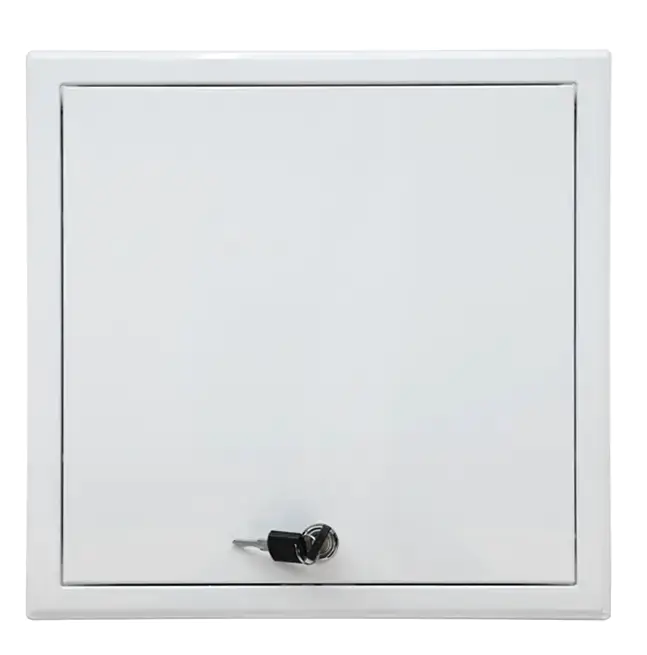

Công ty TNHH Công nghệ Thông minh Chiết Giang Shunshi đã sản xuất bảng truy cập và phần cứng tòa nhà liên quan từ năm 2005 từ cơ sở được chứng nhận ISO 9001 tại Chiết Giang, Trung Quốc, cung cấp bảng truy cập bằng thép, nhôm và nhựa - bao gồm các tùy chọn OEM/ODM có kích thước tùy chỉnh - cho các nhà phân phối và nhà thầu ở 91 quốc gia. Đối với các dự án có kích thước tiêu chuẩn không phù hợp với những gì thực sự được truy cập, liên hệ với Shunshi để giải quyết các yêu cầu về kích thước và vị trí trước khi đóng các bức tường.
