Hướng dẫn về bảng điều khiển truy cập hình chữ nhật: Kích thước, vật liệu và mẹo lắp đặt

Bảng điều khiển truy cập hình chữ nhật là một trong những công cụ yên tĩnh của xây dựng hiện đại. Nó nằm phẳng trên tường hoặc trần nhà, hầu như không thu hút sự chú ý và rồi một ngày nọ, đội bảo trì không phải khoét lỗ trên bề mặt đã hoàn thiện chỉ để tiếp cận van, van điều tiết hoặc hộp nối. Chúng tôi đã sản xuất những tấm này từ năm 2005 và những câu hỏi mà chúng tôi nhận được từ người mua, nhà thầu và kỹ sư đều nhất quán một cách đáng kể: tôi cần kích thước bao nhiêu, tôi nên chọn vật liệu nào, nó có phải chống cháy không và nó thực sự đi vào như thế nào?

Hướng dẫn này trả lời những câu hỏi đó bằng ngôn ngữ đơn giản. Cho dù bạn là nhà nhập khẩu xây dựng catalog, nhà thầu định giá nội thất khách sạn hay kỹ sư đang kiểm tra thông số kỹ thuật thì các nguyên tắc tương tự đều được áp dụng. Nhận khung, lá bảng và kích thước mở phù hợp và phần còn lại của công việc sẽ diễn ra suôn sẻ.

Bảng điều khiển truy cập hình chữ nhật là gì?

Ở dạng đơn giản nhất, bảng điều khiển truy cập hình chữ nhật là một khung mở có cửa có bản lề, trượt hoặc có thể tháo rời cho phép truy cập có kiểm soát vào các dịch vụ tòa nhà được che giấu. Hình chữ nhật thống trị công việc tường và trần vì nó tuân theo các mô-đun mà vách thạch cao, tấm thạch cao và trần treo thực sự được lắp đặt vào.

Mỗi bảng điều khiển, dù trông có vẻ đơn giản đến mấy, cũng có năm phần:

• Một khung được cố định vào tường, trần hoặc ống dẫn.
• Cửa hoặc lá, có thể là kim loại nguyên khối, tấm thạch cao hoặc vật liệu tổng hợp.
• Hệ thống bản lề, được giấu kín, kiểu đàn piano hoặc có thể tháo rời hoàn toàn.
• Khóa hoặc chốt, từ khóa đẩy cơ bản đến khóa cam có khóa.
• Các bộ phận bịt kín như dải phồng, miếng đệm cách âm hoặc miếng đệm chống ẩm.

Hai gia đình quan trọng nhất trong thực tế. Các tấm gắn trên bề mặt nằm trên bề mặt đã hoàn thiện và rất lý tưởng cho công việc trang bị thêm. Các tấm che giấu, thường được mô tả là khung tranh hoặc khung đính cườm, được trát hoặc lướt vào để chỉ còn nhìn thấy một đường bóng mịn. Cả hai đều được sản xuất dưới dạng đơn vị hình chữ nhật tiêu chuẩn với nhiều kích cỡ mở khác nhau.

Chọn vật liệu phù hợp

Lựa chọn vật liệu quyết định trọng lượng, độ bền, chi phí và cách hoạt động của tấm pin trong ngăn cháy hoặc phòng ẩm ướt. Bảng dưới đây tóm tắt bốn lựa chọn mà chúng tôi cung cấp thường xuyên nhất cho người mua bán buôn và người mua dự án.

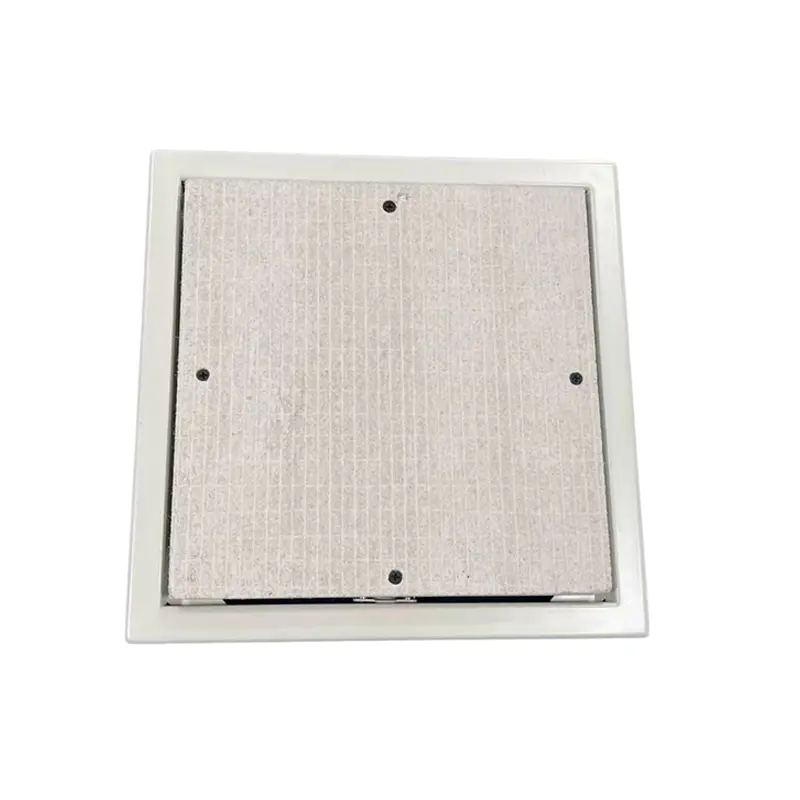

Cửa ra vào SS-AP001 SS-AP001 Cửa truy cập bán hàng nóng của Phần Lan Xem sản phẩm →

Thép vẫn là lựa chọn mặc định cho công việc thương mại vì nó chấp nhận sơn tĩnh điện, giữ khóa chắc chắn và có thể được lắp vào bộ phận chữa cháy đã được thử nghiệm. Nhôm chiến thắng khi trọng lượng, khả năng chống ăn mòn hoặc kết thúc kiến ​​trúc sạch sẽ quan trọng hơn. Nếu bạn đang so sánh hai thứ này với nhau, bảng phân tích kỹ thuật của chúng tôi về bảng điều khiển truy cập bằng thép và nhôm bao gồm chi tiết về máy đo, lớp phủ, hành vi tải và chi phí cho mỗi đơn vị.

Định cỡ bảng truy cập hình chữ nhật

Kích thước là nơi mà hầu hết các dự án đều sai sót và hầu như luôn luôn vì cùng một lý do: bảng điều khiển được chọn trước khi bất kỳ ai đo thiết bị phải đi qua nó. Bảng điều khiển truy cập không phải là tấm ốp trang trí. Nó phải tiếp nhận bàn tay con người, một công cụ, bộ lọc hoặc toàn bộ cụm máy bơm và nó phải chừa đủ khoảng trống để vật phẩm đó di chuyển khi nó ở bên trong.

Hãy giải quyết những điểm này trước khi bạn chỉnh sửa kích thước:

1. Đo bộ phận rộng nhất và cao nhất phải đi qua lỗ mở, sau đó thêm khoảng trống làm việc ở tất cả các bên.
2. Kiểm tra độ sâu phía sau bề mặt hoàn thiện, bao gồm lớp cách nhiệt, đinh tán và bất kỳ đường ống nào chạy gần bề mặt.
3. Xác nhận kích thước lỗ mở của cấu trúc chứ không phải kích thước bề mặt nhìn thấy được vì các khung khác nhau giữa các mẫu gắn trên bề mặt và mẫu giấu.
4. Quyết định hướng xoay cửa hoặc hướng nâng và đảm bảo không có gì chặn nó.
5. Ghi lại quá trình xây dựng tường hoặc trần nhà vì độ dày lớp thạch cao sẽ thay đổi hình ảnh cuối cùng.

Kích thước hình chữ nhật tiêu chuẩn đáp ứng hầu hết các nhu cầu, nhưng các dự án có dung sai chặt chẽ thường kết thúc bằng một đơn vị tùy chỉnh. Trang tham khảo của chúng tôi trên kích thước và kích thước bảng truy cập đưa ra các mô-đun chung, phạm vi dung sai và số liệu độ mở cấu trúc mà chúng tôi áp dụng trong sản xuất.

Xếp hạng lửa, âm thanh và độ ẩm

Sau khi xác định được kích thước và vật liệu, ba câu hỏi về hiệu suất sẽ quyết định thông số kỹ thuật cuối cùng.

Hiệu suất chữa cháy

Bảng điều khiển truy cập chống cháy không chỉ đơn giản là bảng thép có kèm theo chứng chỉ. Nó phụ thuộc vào khung, đệm kín, phần cứng bản lề và chốt cũng như nền mà nó được lắp vào — tất cả đều được thử nghiệm cùng nhau như một hệ thống. Các tấm được xếp hạng cho ngăn kéo dài một giờ sẽ không hoạt động theo cách đó nếu chúng được lắp vào một bức tường chưa được kiểm tra hoặc nếu lớp đệm bị hỏng trong quá trình trát. Giữ các tài liệu chứng nhận cùng với hồ sơ dự án, vì ban quản lý tòa nhà sẽ yêu cầu chúng.

Bảng điều khiển truy cập được xếp hạng chống cháy SS-AP111 BẢNG ĐIỀU CHỈNH CHÁY THIẾT KẾ MỚI Xem sản phẩm →

Hiệu suất âm thanh

Tấm cách âm rất quan trọng trong các khách sạn, bệnh viện và khu dân cư, nơi tấm tấm phía trên cửa phòng ngủ có thể lặng lẽ làm giảm hiệu suất của toàn bộ vách ngăn. Hãy tìm một miếng đệm kín xung quanh khung và lõi rắn hoặc chứa đầy khoáng chất thay vì một chiếc lá rỗng.

Độ ẩm và vệ sinh

Trong phòng tắm, nhà bếp và phòng trồng cây, hãy chọn lõi chống ẩm hoặc lá kim loại phủ. Đối với các dự án chăm sóc sức khỏe, bề mặt nhẵn, dễ lau chùi và cơ chế chốt chặt quan trọng hơn hình thức bên ngoài của bảng điều khiển.

Lắp đặt trên trần thạch cao, trần thạch cao và trần treo

Việc lắp một bảng điều khiển sẽ dễ dàng khi lỗ mở đã được chuẩn bị đúng cách và gây khó chịu khi chưa chuẩn bị sẵn. Trình tự dưới đây là trình tự chúng tôi đề xuất cho các nhóm cài đặt.

1. Đánh dấu lỗ mở cấu trúc từ bản vẽ lắp đặt của chính bảng điều khiển, sau đó cắt nhẹ bên trong đường và cắt cho vừa.
2. Thêm khung hoặc khung xung quanh lỗ mở để khung có nền vuông, chắc chắn để cố định.
3. Đưa khung vào lỗ mở, kiểm tra xem nó có cân bằng và bằng phẳng không, sau đó cố định khung bằng các vít đi kèm theo khoảng cách được khuyến nghị.
4. Đối với các tấm che khuất, hãy lướt hoặc trát lên các cạnh có cườm và để lớp sơn hoàn thiện khô lại trước khi mở cửa.
5. Điều chỉnh bản lề và chốt sao cho cửa đóng với lực đều, sau đó kiểm tra khóa nhiều lần.
6. Bảo vệ bảng điều khiển trong các giao dịch còn lại và chỉ tháo màng bảo vệ khi bàn giao.

Các tấm trần đáng được chú ý nhiều hơn vì trọng lực đang tác động lên bản lề và mọi chốt đều chịu tải. Những chiếc lá nặng hơn cần khung chắc chắn hơn và trong nhiều trường hợp là dây xích an toàn.

Nơi sử dụng bảng truy cập hình chữ nhật

Nhu cầu đến từ nhiều loại tòa nhà đáng ngạc nhiên và mỗi tòa nhà có xu hướng ưu tiên các tính năng khác nhau.

• Cơ sở chăm sóc sức khỏe, nơi vệ sinh, lau sạch bề mặt và khóa đáng tin cậy là điều cần thiết.
• Các khách sạn, nơi phòng tắm dành cho khách cần sự yên tĩnh, tấm ốp phẳng và phòng trồng cây cần có không gian phục vụ lớn hơn.
• Lắp đặt hệ thống HVAC, nơi có cửa dẫn vào ống dẫn cho phép thay đổi bộ lọc, điều chỉnh van điều tiết và làm sạch.
• Văn phòng thương mại và bán lẻ, nơi các khoảng trống trên trần che giấu hệ thống cáp, van và bộ điều khiển.
• Các khu dân cư, nơi ống đứng và đồng hồ đo cần được tiếp cận để kiểm tra định kỳ.
• Các nhà máy công nghiệp, nơi các tấm khổ nặng hơn có thể chịu được việc mở thường xuyên.

Bảng điều khiển truy cập bằng nhôm mở trượt SA-AP320 SA-AP320 TRƯỢT MỞ NHÔM MỞ Xem sản phẩm →

Trên tất cả những điều này, có cùng một quy tắc: bảng điều khiển phải được chỉ định ở giai đoạn thiết kế, không được thêm vào sau khi hoàn thiện.

Tìm nguồn cung ứng bán buôn, tùy chọn MOQ và OEM

Đối với các nhà nhập khẩu và phân phối, các câu hỏi thương mại thường theo sau các câu hỏi kỹ thuật. Số lượng đặt hàng tối thiểu phụ thuộc vào vật liệu, độ hoàn thiện và liệu bảng điều khiển có kích thước tiêu chuẩn hay bản dựng tùy chỉnh; một loạt các đơn vị mạ kẽm tiêu chuẩn đương nhiên dễ lập kế hoạch hơn so với một đơn đặt hàng hỗn hợp các màu sơn tĩnh điện với năm kích cỡ.

Kiểm soát chất lượng là lĩnh vực mà chuyến thăm quan nhà máy sẽ mang lại lợi ích. Yêu cầu các giai đoạn kiểm tra, kế hoạch lấy mẫu và tiêu chuẩn khuyết tật bằng văn bản trước khi đặt hàng để cả hai bên đều đo lường dựa trên cùng một tài liệu khi kiểm tra trước khi giao hàng. Những người mua muốn có thương hiệu riêng của mình trên thùng carton, nhãn hoặc bản thân chiếc lá nên sớm đưa ra các yêu cầu OEM vì dụng cụ, bản in và tác phẩm nghệ thuật đóng gói đều tăng thêm thời gian sản xuất.

Chúng tôi sản xuất tại Deqing, Chiết Giang, trên một nhà máy rộng khoảng 30.000 mét vuông, hoạt động theo hệ thống chất lượng ISO 9001 và vận chuyển đến hơn 90 quốc gia. Nếu dự án của bạn cần bảng điều khiển truy cập hình chữ nhật không nằm trong phạm vi tiêu chuẩn, nhóm kỹ thuật của chúng tôi thường có thể điều chỉnh khung hiện có thay vì bắt đầu từ một trang trống.

Nhận đúng thông số kỹ thuật ngay lần đầu tiên

Bảng điều khiển truy cập hình chữ nhật có chi phí rất thấp so với các dịch vụ mà nó bảo vệ, tuy nhiên nó là thành phần thường được chọn nhất vào phút cuối. Dành một giờ ở giai đoạn thiết kế để xác nhận kích thước lỗ mở, vật liệu, yêu cầu về lửa hoặc âm thanh và chi tiết lắp đặt sẽ tiết kiệm được nhiều hơn so với tại chỗ. Nếu bạn không chắc chắn loại tấm nào phù hợp với cấu trúc hoặc ngăn tường cụ thể, hãy gửi cho chúng tôi bản vẽ và yêu cầu về hiệu suất - chúng tôi sẽ cho bạn biết một cách trung thực khung nào của chúng tôi phù hợp và khung nào không.
