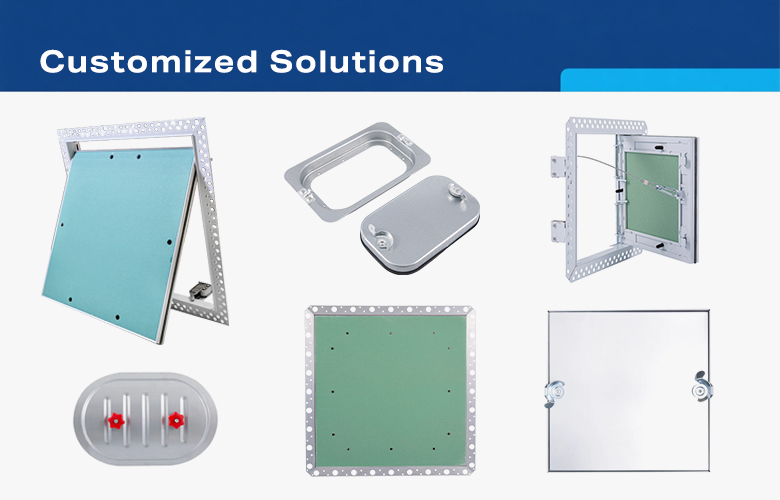

các Cửa vào ống thép đại diện cho một thành phần cơ bản trong cơ sở hạ tầng HVAC thương mại và công nghiệp, cung cấp các điểm đầu vào thiết yếu cho các hoạt động kiểm tra, làm sạch và bảo trì trong hệ thống đường ống. Các giải pháp truy cập được thiết kế này loại bỏ nhu cầu sử dụng các phương pháp xâm nhập mang tính phá hủy—chẳng hạn như cắt tấm kim loại hoặc tháo dỡ các phần ống dẫn—từ đó duy trì tính toàn vẹn của hệ thống đồng thời giảm chi phí nhân công và thời gian ngừng hoạt động trong khoảng thời gian bảo trì định kỳ.
Các quy chuẩn xây dựng hiện đại và tiêu chuẩn tiết kiệm năng lượng đã nâng cao các yêu cầu về chức năng đối với cửa ra vào ngoài các cơ chế ra vào đơn giản. Các thông số kỹ thuật ngày nay yêu cầu tính liên tục của cách nhiệt, kiểm soát rò rỉ không khí, xếp hạng chống cháy và chống ăn mòn phù hợp với tiêu chí hiệu suất tổng thể của đường ống. Việc lựa chọn thích hợp Cửa vào ống thép cấu hình tác động trực tiếp đến hiệu quả của hệ thống HVAC, quản lý chất lượng không khí trong nhà và tính bền vững trong hoạt động lâu dài trong các tòa nhà thương mại, cơ sở chăm sóc sức khỏe và môi trường quy trình công nghiệp.
các substrate material selection for Cửa vào ống thép chế tạo xác định hiệu suất lâu dài trong các điều kiện môi trường khác nhau. Thép cán nguội tiêu chuẩn mang lại tính toàn vẹn về cấu trúc nhưng cần có lớp phủ bảo vệ để ngăn chặn quá trình oxy hóa trong môi trường đường ống ẩm ướt. Nền thép mạ kẽm nhúng nóng mang lại khả năng chống ăn mòn vượt trội thông qua các lớp hợp kim kẽm-sắt bảo vệ kim loại cơ bản thông qua cả cơ chế bảo vệ hàng rào và cơ chế anode hy sinh.
Lớp phủ mạ kẽm được quy định theo tiêu chuẩn ASTM A653 với trọng lượng lớp phủ G90 (0,90 ounce kẽm trên mỗi foot vuông, tổng cả hai mặt) mang lại tuổi thọ kéo dài trong các ứng dụng HVAC điển hình. Đối với môi trường có độ ẩm cao hoặc lắp đặt ven biển tiếp xúc với không khí muối, lớp phủ G60 có thể tỏ ra không đủ, đòi hỏi phải nâng cấp thông số kỹ thuật G90 hoặc xử lý bảo vệ sau mạ điện bao gồm lớp phủ chuyển đổi cromat hoặc lớp rào cản epoxy.
các integration of compression gaskets in Cửa ra vào bằng thép mạ kẽm có miếng đệm thiết kế giải quyết ba thông số hiệu suất quan trọng: ngăn chặn rò rỉ không khí, giảm cầu nhiệt và giảm rung. Vật liệu đệm phải duy trì khả năng phục hồi đàn hồi trong phạm vi nhiệt độ hoạt động đồng thời chống lại sự xuống cấp do các hóa chất của hệ thống HVAC, tiếp xúc với ozon và bức xạ cực tím trong các phần ống được chiếu sáng.
Việc lựa chọn vật liệu cho miếng đệm cửa ra vào đòi hỏi phải đánh giá khả năng chịu nhiệt độ, đặc tính của bộ nén và khả năng tương thích hóa học. Mỗi chất đàn hồi mang lại những lợi thế về hiệu suất riêng biệt cho các môi trường ứng dụng cụ thể.
| Tài sản | EPDM (Ethylene Propylene Diene Monome) | Cao su tổng hợp (Polychloroprene) | Silicon (Polysiloxan) |
|---|---|---|---|
| Phạm vi nhiệt độ hoạt động | -40°C đến 120°C (-40°F đến 248°F) | -35°C đến 100°C (-31°F đến 212°F) | -60°C đến 230°C (-76°F đến 446°F) |
| Chống tia cực tím | Tuyệt vời | Tốt | Tuyệt vời |
| Kháng Ozone | Tuyệt vời | Tốt | Tuyệt vời |
| Bộ nén (22h ở 70°C) | 15-25% | 20-35% | 10-20% |
| Chỉ số chi phí (Tương đối) | 1.0 (Cơ sở) | 1,3-1,5 lần | 2,0-3,0x |
| Ứng dụng điển hình | HVAC tổng hợp, dàn nóng | Môi trường chịu dầu | Khí thải nhiệt độ cao |
Các hợp chất EPDM chiếm ưu thế trong các ứng dụng HVAC tiêu chuẩn do đặc tính hiệu suất cân bằng và hiệu quả chi phí của chúng. Công thức cao su tổng hợp giúp tăng cường khả năng chống lại các chất gây ô nhiễm gốc dầu mỏ trong môi trường công nghiệp. Các miếng đệm silicon phục vụ các ứng dụng xả nhiệt độ cao chuyên dụng trong đó các chất đàn hồi tiêu chuẩn sẽ bị suy giảm nhiệt.
các production of Cửa ra vào bằng thép mạ kẽm có miếng đệm các cụm lắp ráp yêu cầu các thao tác tạo hình chính xác để đảm bảo độ nén của miếng đệm nhất quán. Thiết bị đục lỗ CNC duy trì dung sai ±0,5mm trên các bề mặt cửa và khung, trong khi hệ thống chèn miếng đệm tự động đảm bảo ứng dụng và định vị keo đồng nhất. Xác minh chất lượng bao gồm thử nghiệm nén tại các mômen xoắn đóng được chỉ định và xác nhận chu trình nhiệt để xác nhận khả năng duy trì miếng đệm trong suốt thời gian sử dụng của sản phẩm.
Cửa ra vào ống dẫn hai lớp cách nhiệt cấu hình giải quyết các mối lo ngại về cầu nối nhiệt vốn có ở bảng truy cập kim loại một lớp. Các tổ hợp này sử dụng lớp vỏ thép bên trong và bên ngoài được ngăn cách bằng vật liệu lõi cách điện, duy trì tính liên tục của lớp vỏ nhiệt trong hệ thống ống dẫn. Việc cải thiện hiệu suất nhiệt tỏ ra đặc biệt quan trọng trong các hệ thống phân phối không khí được điều hòa, nơi yêu cầu bảo tồn năng lượng và yêu cầu thông số kỹ thuật truyền động ngăn ngừa ngưng tụ.
các thermal resistance (R-value) of insulated access doors typically ranges from R-1.5 to R-6.0 depending on core thickness and material density. For comparison, single-skin 22-gauge steel doors provide negligible thermal resistance (approximately R-0.003), effectively creating localized thermal bridges that compromise overall ductwork insulation performance.
Nâng cao Cửa ra vào ống dẫn hai lớp cách nhiệt thiết kế kết hợp các bộ phận ngắt nhiệt để tách các thành phần kim loại bên trong và bên ngoài tại các điểm nối khung. Nếu không bị đứt nhiệt, sự truyền nhiệt dẫn qua các bộ phận khung kim loại sẽ làm giảm giá trị cách điện của vật liệu lõi. Các khe cách nhiệt bằng nylon được gia cố bằng polyamit hoặc sợi thủy tinh làm giảm độ truyền nhiệt tuyến tính (giá trị psi) xuống 85-95% so với kết cấu kim loại liên tục.
Cửa ra vào ống dẫn hai lớp cách nhiệt thông số kỹ thuật trở thành bắt buộc khi đường ống truyền không khí dưới nhiệt độ điểm sương xung quanh. Trong các hệ thống nước lạnh hoạt động ở nhiệt độ cung cấp 10-13°C, nhiệt độ bề mặt trên các cửa ra vào không được cách nhiệt thường xuyên giảm xuống dưới điểm sương của không khí xung quanh, dẫn đến hình thành sự ngưng tụ. Sự tích tụ độ ẩm này thúc đẩy sự phát triển của vi sinh vật, tăng tốc độ ăn mòn của ống dẫn xung quanh và tạo ra nguy cơ trượt trên các bề mặt lân cận.
Chứng nhận của bên thứ ba về Bảng điều khiển truy cập ống thép chống cháy 1,5 giờ sản phẩm cung cấp xác minh về hiệu suất thử lửa và giám sát chất lượng sản xuất liên tục. Underwriters Laboratories (UL) và Intertek (nhãn hiệu WH) đại diện cho các tổ chức chứng nhận chính cho các sản phẩm xây dựng ở Bắc Mỹ, cùng với các tổ chức được chứng nhận tương đương ở Châu Âu bao gồm BSI, Exova và Applus.
| Khía cạnh chứng nhận | Danh sách UL (UL 263) | Danh sách Intertek WH (ASTM E119) |
|---|---|---|
| Tham khảo tiêu chuẩn kiểm tra | UL 263 (tương đương với ASTM E119) | ASTM E119 (tương đương UL 263) |
| Tần suất dịch vụ theo dõi | Kiểm tra cơ sở hàng quý | Kiểm tra cơ sở hàng quý |
| Yêu cầu đánh dấu | Nhãn UL có mã số xây dựng cụ thể | Nhãn WH có số thiết kế |
| Sự công nhận quốc tế | Mạnh ở Bắc Mỹ, Trung Đông | Mạnh ở Bắc Mỹ, Anh, Châu Á - Thái Bình Dương |
| Phán quyết kỹ thuật | Có sẵn để sửa đổi trường | Có sẵn để sửa đổi trường |
Cả hai chương trình chứng nhận đều yêu cầu hiệu suất thử lửa giống hệt nhau; Việc lựa chọn giữa UL và Intertek thường phụ thuộc vào ưu tiên đặc điểm kỹ thuật của khu vực hoặc mức độ quen thuộc của nhà thầu. Yêu cầu thông số kỹ thuật quan trọng: Cửa ra vào phải duy trì mức chống cháy giống như vỏ ống dẫn xung quanh hoặc cụm tường trục.
Trình tự cài đặt thích hợp cho Cửa vào ống thép cụm lắp ráp đảm bảo độ kín khí và hiệu suất kết cấu:
Tiêu chuẩn Cửa vào ống thép kích thước tuân theo các quy ước về kích thước mô-đun phù hợp với các mô-đun xây dựng ống dẫn và yêu cầu tiếp cận của nhân viên. Các kích thước phổ biến được lưu trữ bao gồm 8"×8", 10"×10", 12"×12", 14"×14", 16"×16", 18"×18", 20"×20" và 24"×24" (kích thước khung danh nghĩa bên ngoài). Kích thước tùy chỉnh được sản xuất theo yêu cầu cụ thể của dự án với kích thước bảng đơn tối đa điển hình là 48"×48" cho cấu hình bản lề.
Quan sát hiện trường của Tiêu chuẩn lắp đặt cửa ra vào ống dẫn hình chữ nhật vi phạm cho thấy các lỗi định kỳ làm ảnh hưởng đến hiệu suất:
| Lỗi cài đặt | hậu quả | Phương pháp phòng ngừa |
|---|---|---|
| Khoảng cách cạnh không đủ từ các góc ống dẫn | Biến dạng khung, rò rỉ không khí | Duy trì tối thiểu 150mm từ các góc ống và đường nối |
| Các lỗ cắt quá khổ | Yêu cầu keo quá mức, khung bị võng | Chế tạo mẫu từ kích thước khung; cắt 3 mm dưới kích thước và dũa cho phù hợp |
| Lựa chọn dây buộc không đúng cách | Nới lỏng khung, mất khả năng nén của gioăng | Sử dụng vít tự khoan có vòng đệm kín do nhà sản xuất chỉ định |
| Chuẩn bị bề mặt không đầy đủ | Lỗi bám dính keo | Làm sạch bề mặt ống dẫn bằng dung môi tẩy dầu mỡ; áp dụng sơn lót nếu được chỉ định |
| Hướng cửa trong ống gió đứng | Mở ngẫu nhiên dưới trọng lực hoặc rung động | Chỉ định cơ cấu chốt lò xo hoặc cơ cấu chốt xoay một phần tư cho các hướng thẳng đứng |
Hệ thống ống dẫn áp suất cao hoạt động trên 750 Pa (đồng hồ đo nước 3 inch) yêu cầu áp suất tĩnh Cửa ra vào ống gió HVAC kín khí có chốt cam để ngăn chặn rò rỉ không khí quá mức làm giảm hiệu suất hệ thống và tạo ra nhiễu loạn âm thanh. Cơ cấu chốt cam tạo ra lợi thế cơ học nhất quán, đảm bảo độ nén đồng đều của miếng đệm trên toàn bộ chu vi cửa, duy trì tính toàn vẹn của vòng đệm trong các điều kiện tuần hoàn áp suất và giãn nở nhiệt.
các cam action principle utilizes eccentric lever rotation to convert handle motion into perpendicular clamping force. This mechanical advantage (typically 5:1 to 8:1 lever ratio) generates sufficient compressive load on bulb-style gaskets to achieve air leakage rates below 1.0 cfm per square foot at 1.0 inch water gauge pressure differential, meeting SMACNA Leakage Class 24 requirements for high-pressure commercial systems.
Nhu cầu công trình kiến trúc uy tín Cửa vào ống thép giải pháp kết hợp hiệu suất chức năng với tích hợp thẩm mỹ. Việc lắp đặt Văn phòng Hoàng gia Qatar yêu cầu các bảng truy cập được hoàn thiện theo yêu cầu phù hợp với kết cấu kim loại trong kiến trúc nội thất, với cơ chế bản lề ẩn và phần cứng chốt cảm ứng giúp loại bỏ phần cứng có thể nhìn thấy được trong không gian trang trọng. Thông số kỹ thuật của Khách sạn Burj Al Arab bao gồm lớp phủ mạ kẽm tiêu chuẩn hàng hải và vật liệu đệm chuyên dụng chịu được điều kiện hút khí có độ mặn cao ở môi trường ven biển Dubai.
cácse high-visibility installations demonstrate the capability of specialized manufacturers to execute custom engineering for demanding aesthetic and environmental conditions. Zhejiang Shunshi's involvement in such projects reflects the company's capacity for precision manufacturing and quality assurance at the highest international standards.
Xuất khẩu toàn cầu của Cửa vào ống thép sản phẩm đòi hỏi phải tuân thủ các tiêu chuẩn quốc gia và chương trình chứng nhận đa dạng. Chiết Giang Shunshi duy trì các chứng nhận sản phẩm bao gồm dấu CE (khả năng chống cháy EN 1366-1, độ kín khít của ống dẫn EN 12237), dấu UKCA để tiếp cận thị trường Anh thời hậu Brexit và chứng nhận SASO cho các dự án ở Ả Rập Saudi. Chứng nhận hệ thống quản lý chất lượng ISO9001:2015 của công ty đảm bảo quy trình sản xuất nhất quán trên các lô sản xuất dành cho các môi trường pháp lý khác nhau.
đệm Cửa vào ống thép các cụm kết hợp các vòng đệm đàn hồi nén giữa cửa và khung để ngăn chặn rò rỉ không khí, khiến chúng phù hợp với các hệ thống điều hòa không khí nơi việc tiết kiệm năng lượng và duy trì áp suất là rất quan trọng. Cửa không có đệm dựa vào sự tiếp xúc giữa kim loại với kim loại và thường được giới hạn ở các ứng dụng xả hoặc không có điều hòa, nơi có thể chấp nhận được sự rò rỉ không khí vừa phải. Đối với các hệ thống HVAC hoạt động với áp suất trên 250 Pa, bắt buộc phải có kết cấu đệm để đáp ứng các tiêu chuẩn rò rỉ SMACNA.
Xác minh Bảng điều khiển truy cập ống thép chống cháy 1,5 giờ chứng nhận bằng cách yêu cầu số danh sách chứng nhận của nhà sản xuất (số thiết kế UL hoặc Intertek WH) và tham khảo chéo với danh mục trực tuyến của tổ chức chứng nhận. Xác nhận rằng danh sách bao gồm cụ thể kích thước cửa, hướng lắp và độ dày thành tối đa cho ứng dụng của bạn. Các thiết bị được lắp đặt tại hiện trường phải có nhãn chứng nhận có dấu niêm yết rõ ràng; việc không có nhãn cho thấy sản phẩm không được chứng nhận có thể không hoạt động như yêu cầu trong các đợt hỏa hoạn.
Vâng, Cửa ra vào ống dẫn hai lớp cách nhiệt cấu hình phù hợp cho cả ứng dụng sưởi ấm và làm mát. Rào cản nhiệt ngăn ngừa sự mất nhiệt trong hệ thống sưởi ấm và hình thành sự ngưng tụ trong hệ thống làm mát. Tuy nhiên, hãy xác minh rằng vật liệu lõi cách nhiệt được chỉ định duy trì độ ổn định nhiệt trong toàn bộ phạm vi nhiệt độ hoạt động—bọt polyisocyanurate có thể bị phân hủy ở nhiệt độ duy trì trên 120°C (250°F) trong các ứng dụng gia nhiệt ở nhiệt độ cao, trong đó lõi bông khoáng sẽ được ưu tiên hơn.
Tiêu chuẩn Tiêu chuẩn lắp đặt cửa ra vào ống dẫn hình chữ nhật yêu cầu các dụng cụ cắt kim loại (dao cắt, kéo cắt hoặc máy cắt plasma), dụng cụ mài nhẵn, máy khoan/trình điều khiển để lắp dây buộc, tua vít giới hạn mô-men xoắn cho các bộ phận có gioăng và thiết bị ứng dụng chất bịt kín. Đối với các công trình lắp đặt chống cháy, bắt buộc phải sử dụng keo bịt kín và súng hàn. Cửa chốt cam không cần dụng cụ để vận hành, trong khi cửa chốt tuốc nơ vít cần có bộ điều khiển thích hợp để đóng mở.
Chiết Giang Shunshi duy trì tính nhất quán về chất lượng thông qua hệ thống quản lý chất lượng được chứng nhận ISO9001: 2015, giám sát kiểm soát quy trình thống kê (SPC) đối với các kích thước quan trọng và thiết bị sản xuất tự động giúp loại bỏ sự biến động của người vận hành. Tất cả Cửa vào ống thép sản phẩm trải qua 100% kiểm tra trực quan và xác minh kích thước dựa trên việc lấy mẫu. Chứng nhận vật liệu được duy trì đối với nền thép, đệm đàn hồi và lõi cách nhiệt, với khả năng truy xuất nguồn gốc hàng loạt cho phép điều tra chất lượng nếu phát sinh vấn đề tại hiện trường. Các cuộc đánh giá thường xuyên của bên thứ ba do các tổ chức chứng nhận (UL, Intertek) thực hiện nhằm xác minh việc tuân thủ liên tục các yêu cầu sản xuất sản phẩm chống cháy.
